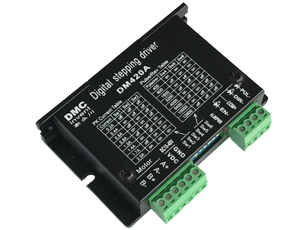

低压两相DM420A
型号:DM420A 名称:低压两相DM420A 简介:DM420数字式低压步进电机驱动器,采用最新32位DSP技术,适合驱动39、42系列电机,具备优秀的中低速性能,能够满足大多数小型设备的应用需要。采用内置微细分技术,即使在低细分条件下,也能够达到高细分的效果,中低速运行都很平稳,噪音极小。驱动器内部集成了参数自整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
  • 产品特点
  • 规格参数
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
●智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好
●改进型PWM控制算法使电机及驱动器发热量更小
●全流切换到半流无明显的噪音与振动
●可驱动 4,6,8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能
控制信号接口:
名称 说明

PUL-
  脉冲控制信号:脉冲上升沿有效;PUL-高电平时4~5V,低电平时 0~0.5V。为了可靠响应脉冲信号,脉冲宽度应大于 2μs。如采用+12V 或+24V 时需串电阻。
                   DIR-      方向控制信号:为保证电机可靠换向,方向信号应先于脉冲信号至少 5μs 建立。电机的初始运行方向与电机的接线有关,互换任一相绕组 (如A+、A-交换)可以改变电机初始运行的方向,DIR-高电平时4~5V,低电平时0~0.5V。如采用+12V 或+24V 时需串电阻。
COM+   公共端,内部连接PUL+,DIR+,ENA+

ENA-
  使能信号:此输入信号用于使能或禁止。ENA-接低电平时,驱动器将切断电机各相的电流使电机处于自由状态,此时步进脉冲不被响应。当不需用此功能时,使能信号端悬空即可。

工作电流设定:

current SW1 SW2 SW3
0.2A off off off
0.4A on off off
0.6A off on off
0.8A on on off
1.0A off off on
1.4A on off on
1.7A off on on
2.0A on on on

细分设定:

Pulse/Rev Table SW4 SW5 SW6
400 on on on
800 off on on
1600 on off on
3200 off off on
4000 on on off
6400 off on off
10000 on off off
12800 off off off

适合各种中小型自动化设备和仪器,例如:电子加工与检测、半导体封装、雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

                                                  打标机

      打标机是一个广义的概念,它主要分为气动、激光、电腐蚀三大类型,气动:电脑控制,打印针在压缩空气作用下做高频冲击运动,从而在工件上打印出有一定深度的标记,标记特点:有较大深度;激光打标机是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,从而刻出精美的图案、商标和文字;电腐蚀主要打印固定不变的商标,就像盖章一样,但是打印内容变化不方便。搭配DM420A两相驱动器+42mm混合式电机一起使用。





                                                  雕刻机

       雕刻从加工原理上讲是一种钻铣组合加工,雕刻机多种数据输入模式根据需要游刃有余。电脑雕刻机有激光雕刻和机械雕刻两类,这两类都有大功率和小功率之分。因为雕刻机的应用范围非常广泛,因此有必要了解各种雕刻机的最合适的应用范围。小功率的只适合做双色板、建筑模型、小型标牌、三维工艺品等,雕刻玉石、金属等则需要功率在1500W以上。大功率雕刻机可以做小功率雕刻机的东西。最适合做大型切割、浮雕、雕刻。1、步进驱动器+步进电机步进系统是目前市面上使用最多的驱动系统,最受欢迎的是三相混合式步进电机,约占90%以上的市场份额,究其原因是价格便宜,配上东么川高细分驱动器后效果良好。
