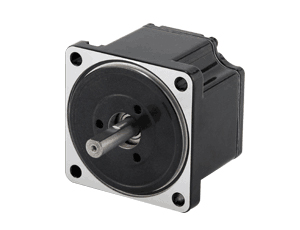

BLDC50WAGV无刷电机
型号:K8LS50N2 名称:BLDC50WAGV无刷电机 简介:
  • 产品特点
  • 规格参数
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
瓦数:50W
长度:80mm
DC24V电压输入
规格 电机 减速机 减速比 L 安装螺丝规格
K8LH50N2-A K8LH50N2 K8H B 5—20 41 M6 P1.0X65
30-100 46 M6 P1.0X70
200 51 M6 P1.0X75

 规格中表示减速比  减速机配组合螺丝一套(垫片,弹簧垫片,内六角螺丝各4个)

参数:

型号 组合型 K8LH50N2-A
直接出轴型 K8LS50N2
               功率                                          W 50
电源输入 电压                   V DC24
电压许容范围 ±10%
额定输入电流     A 3.1
最大输入电流     A 5.4
额定力矩                                                N.M 0.2
启动力矩                                                N.M 0.24
额定旋转速度                                        r/min 2500
速度控制范围                                        r/min 100—3000
直接出轴型电机
额定瞬间负载惯性
           Jx10­ˉkg ·m^ 3.3
瞬间旋转惯性                            Jx10­ˉkg ·m^ 0.234
速度变动率 大负载 ±1%以下,0到额定力矩时,在额定回转速度。额定电压,常温时。
大电压 ±1%以下,在额定电源电压±10%,额定回转速度  无负载,常温时。
大温度 ±1%以下,在使用周围温度0℃+40℃,额定旋转速度,无负载。


共同参数:
项目 参数
速度设定 控制面板上的速度调节旋钮
加/减速时间设定 0.5—10秒:2000r/min无负载时(因负载的大小有变动),加速时间及减速时间的设定共同。
输入信号 内部FULL-UP输入方式;外部输入电压2V以上HIGH(OFF)识别,所有输入程序统一
输出信号 OPENCOLLECTOR开路集电极输出,SPEED  OUT/ALARM  OUT公用
输入电压由外部的UI(CTRL)PIN输入是电源输出,出外是内部5V输出。
保护机能 以下的保护机能动作时 CONTROLUNIT  ALARM控制器的报警信号输出,电机停止转动
过负载保护机能:电机额定力矩超过负载 5秒以上时。
过电压保护机能:控制器输入的电压超过额定电压容许范围内时。
接线保护功能  :电机运行中,连接传感器的线缆断线时。
欠电压保护功能:控制器T输入的电压低于额定电压时。
过速保护功能  :电机的旋转速度超过2500 r/min 时。
电机结缘等级 E(120℃)
最大延长距离 电机和控制器之间最长是10.5米
运转时间 连续运转

KBL系列运行时, 在负载侧向力大于电机侧旋转力时,电机调节速度功能不可能.
额定负载惯性值超过负载扭力时, 过电压保护机能启动,电机自然停止

项目 电机 控制器
绝缘阻抗 常温,常湿环境下连续远行后,线圈与壳体间
加入DC500V MEGA后测试电阻100MΩ以上
常温常湿下连续运行后,电源输入DC500V MEGA
检测与放热量板之间值为100Ω以上
绝缘内压 常温,常湿环境下连续运行后,线圈与壳
体间加50Hz,AC 0.5kV一分钟没有异常
常温常湿下连续运行后,电源输入50Hz,ACO,5kV
一分钟检测与放热板之间没有异常
使用环境 周围湿度 0—+50℃(没有结露)
周围湿度 85%以下(没有结露)
标高 海拔1000m以下
周围环境 没有腐蚀性气体,粉尘,放射性物质,磁场,真空等特殊环境不可使用
震动 不要有连续性的震动或过度的冲击,依据JIS C 60068-2-6震动试验方法
频率范围:10-55Hz平振0.15mm内:3方向(X.Y.Z):次数:20回
极限环境 周围湿度 -25—+70℃(没有结露)
周围湿度 85%以下(没有结露)
标高 海拔3000m以下
绝缘等级 UL.CSA规格 A种(105℃):EN规格  E(120℃)
防护等级 IP65 IP00

极限环境包括短时间运输时间的值
电机R与驱动器连接情况下,不要检测绝缘阻抗和内电压

减速电机额定扭矩
品名 减速比 5 10 15 20 30 50 100 200
速度范围[r/min] 200—500 10—250 6.7—167 5—125 3.3—83 2—50 1—25 0.5—12.5
600 300 200 150 100 60 30 15
K6H30N■—A□ 100—2500r/min 0.54(5.4) 1.1(11) 1.6(16) 2.2(22) 3.1(31) 5.2(52) 6(60) 6(60)
3000r/min 0.27(2.7) 0.54(5.4) 0.81(8.1) 1.1(11) 1.5(15) 2.6(26) 5.2(52) 6(60)
KBLH50N■—A□ 100—2500r/min 0.9(9) 1.8(18) 2.7(27) 3.6(36) 5.2(52) 8.6(86) 16(160) 16(160)
3000r/min 0.45(4.5) 0.9(9) 1.4(14) 1.8(18) 2.6(26) 4.3(43) 8.6(86) 16(160)
K9L100N■—A□ 100—2500r/min 1.8(18) 3.6(36) 5.4(54) 7.2(72) 10.3(103) 17.2(172) 30(300) 30(300)
3000r/min 0.9(9) 1.8(18) 2.7(27) 3.6(36) 5.2(52) 8.6(86) 17.2(172) 30(300)

●旋转方向■表示与电机旋转方向同方向,其余为反方向。


额定悬垂重量及额定平推重量
品名 减速比 额定悬垂重量 额定平推重量

N fgf N kgf N kgf
电机+减速机 K6H30N■—A□ 5 100 10 150 15 40 4
10—20 150 45 200 20
30—200 200 20 300 30
KBLH50N■—A□ 5 200 20 250 25 100 10
10—20 300 30 350 35
30—200 450 45 550 55
K9L100N■—A□ 5 300 30 400 40 150 15
10—20 400 40 500 50
30—200 500 50 650 65
电机 K6LS30N■ 70 7 100 10 自重没有障碍的前提下 不能超过电机自重的50%
K8LS50N■ 120 12 140 14
K9LS100N■ 160 16 170 17

●规格中■表示电源电压U(单相100—115V), C(单相200—230V)
●规格中□表示减速比
