110两相混合式步进电机产品操作手册


110mm混合式步进电机

1.步进电机使用指导

在使用之前,请您仔细详读本手册以确保使用上的正确。此外,请将它妥善放置在安全的地点以便随时查阅。下列在您尚未读完本手册时,请务必遵守事项:
l 安装的环境必须没有水气,腐蚀性气体及可燃性气体
l 接线时禁止将电源接至电机输出端子,一旦接错时将损坏驱动器
l 在通电时,请勿拆解驱动器、电机或更改配线
l 在通电运作前,请确定紧急停机装置是否随时启动
l 在通电运作时,请勿接触散热片,以免烫伤
本使用操作手册适合下列使用者参考
l 安装或配线人员
l 试转调机人员
l 维护或检查人员


步进电机用于通用工业设备。要注意下列事项:

(1).为了确保正确操作,在安装、接线和操作之前必须通读操作说明书。
(2).勿改造产品。
(3).当在下列情况下使用本产品时,应该采取有关操作、维护和管理的相关措施。在这种情况下,请与我们联系。
① 用于与生命相关的医疗器械。
② 用于可能造成人身安全的设备,例如:火车或升降机。
③ 用于可能造成社会影响的计算机系统
④ 用于有关对人身安全或对公共设施有影响的其他设备。
(4).对用于易受震动的环境,例如:交通工具上操作,请咨询我们。
(5).如未按上述要求操作,造成直接或间接损失,我司将不承担相关责任。


2.产品规格说明


项目 技术参数
步距角 1.8°
步距角精度 ±5%(整步,空载)
电阻精度 ±10%( @20°)
电感精度 ±20%( 1KHz)
温升 80℃Max.(额定电流,2相通电)
环境温度 -20°~ + 50℃
绝缘电阻 100MΩMin.500VDC
耐压 500VAC/Min
径向间隙 0.02mmMax.(450g负载)
轴向间隙 0.08 mmMax.(450g负载)
径向最大负载 220N(距法兰面20mm)
轴向最大负载 60N

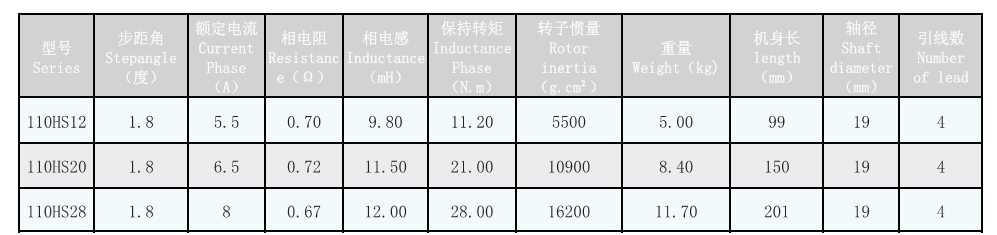

3.技术参数:

技术参数表
注:以上为常用电机型号,其它型号可根据客户要求定制

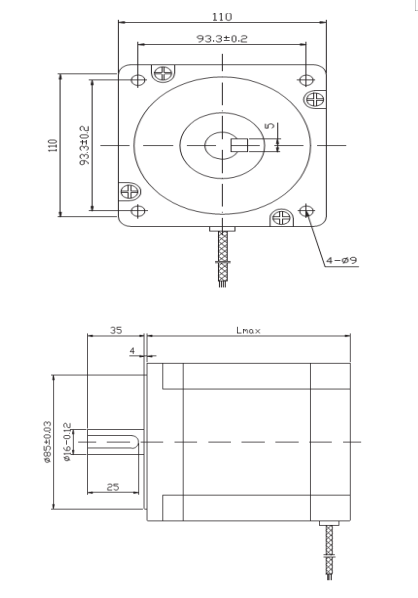

4.外形尺寸:

4.外形尺寸:

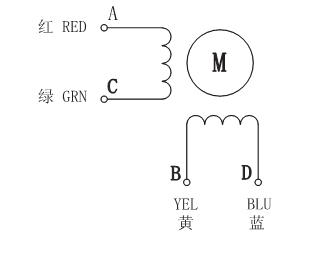

5.步进电机接线方式:

5.接线方式:

6.附:东么川保修条款

为创造品牌,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨”的精神,以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则向您郑重承诺:一年保修期,东么川公司对产品的原材料和工艺缺陷提供从发货日起一年的质保,在保修期内,东么川为有缺陷的产品提供免费维修服务。
