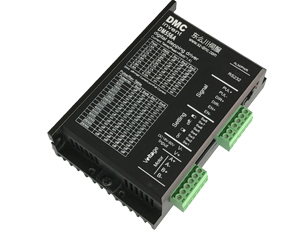

DM556A低压两相步进驱动
型号:DM556A 名称:DM556A低压两相步进驱动 简介:

DM556A采用最新 32位处理器DSP为运算核心,用户可以设置 65535 内的任意细分以及额定电流内的任意电流值,能够满足大多数场合的应用需要。由于采用内置微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行都很平稳,噪音超小。驱动器具有电机参数学习及控制参数自动整定,及运行过程微调自适应参数的变化功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。

  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
低压两相步进驱动DM556A

控制信号接口:

名称说明
PUL+  脉冲控制信号:脉冲上升沿有效;PUL-高电平时4~5V,低电平时0~0.5V。为了可靠响应脉冲信号,脉冲宽度应大于 1.2μs。如采用+12V 或+24V 时需串电阻。
PUL-
DIR+  当输入方式为脉冲+方向时,作方向信号:高/低电平信号,为保证电机可靠换向,方向信号应先于脉冲信号至少 5μs 建立。电机的初始运行方向与电机的接线有关,互换任一相绕组(如A+、A-交换)可以改变电机初始运行的方向,DIR-高电平时4~5V,低电平时0~0.5V。如采用+12V 或+24V时需串电阻。当输入方式为双脉冲时,作反向脉冲信号:其特性 PUL+,PUL-相同;当输入方式为编码器跟随时,作B相脉冲信号:其特性 PUL+,PUL-相同
DIR-
ENA+  使能信号:此输入信号用于使能或禁止。ENA+ 接+5V,ENA-接低电平(或内部光耦导通)时,驱动器将切断电机各相的电流使电机处于自由状态,此时步进脉冲不被响应。当不需用此功能时,使能信号端悬空即可。

ENA-

电流设定:

输入电流参考电流SW1SW3SW3
1.4A1.0Aoffoffoff
2.1A1.5Aonoffoff
2.7A1.9Aoffonoff
3.2A2.3Aononoff
3.8A2.7Aoffoffon
4.3A3.1Aonoffon
4.9A3.5Aoffonon
5.6A4.0Aononon


微步细分设定:

步数/转SW5SW6SW5SW8
400offononon
800onoffonon
1600offoffonon
3200ononoffon
6400offonoffon
12800onoffoffon
25600offoffoffon
1000onononoff
2000offononoff
4000onoffonoff
5000offoffonoff
8000ononoffoff
10000offonoffoff
20000onoffoffoff
25000offoffoffoff


●超低振动噪声
●内置超高细分
●参数理论计算及学习校正与快速自整定技术
●智能电流控制,提高动态Q值,使电机发热大为降低
●改进型PWM控制算法及整机低功耗技术使电机及驱动器发热量更小
●静止时电流自动减半.半流延时软件可设全流切换到半流无明显的噪音与振动
●可驱动 4、6、8 线两相步进电机
●输入方式支持脉冲方向,双脉冲,编码器跟随
●光隔离差分信号输入
●脉冲响应频率最高可达 300KHz
●电流设定方便●细分设定范围为 1-65535
●具有过压、欠压、短路等保护功能
●智能诊错功能、方便诊断各种错误


                                                         雕刻机


      雕刻从加工原理上讲是一种钻铣组合加工,雕刻机多种数据输入模式根据需要游刃有余。电脑雕刻机有激光雕刻和机械雕刻两类,这两类都有大功率和小功率之分。因为雕刻机的应用范围非常广泛,因此有必要了解各种雕刻机的最合适的应用范围。小功率的只适合做双色板、建筑模型、小型标牌、三维工艺品等,雕刻玉石、金属等则需要功率在1500W以上。大功率雕刻机可以做小功率雕刻机的东西。最适合做大型切割、浮雕、雕刻。1、步进驱动器+步进电机步进系统是目前市面上使用最多的驱动系统,最受欢迎的是三相混合式步进电机,约占90%以上的市场份额,究其原因是价格便宜,配上东么川高细分驱动器后效果良好。

                                                    打标机

      打标机是一个广义的概念,它主要分为气动、激光、电腐蚀三大类型,气动:电脑控制,打印针在压缩空气作用下做高频冲击运动,从而在工件上打印出有一定深度的标记,标记特点:有较大深度;激光打标机是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,从而刻出精美的图案、商标和文字;电腐蚀主要打印固定不变的商标,就像盖章一样,但是打印内容变化不方便。





                                                         数控机床

          数控机床是数字控制机床的简称,是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序,并将其译码,用代码化的数字表示,通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号,控制机床的动作,按图纸要求的形状和尺寸,自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题,是一种柔性的、高效能的自动化机床,代表了现代机床控制技术的发展方向,是一种典型的机电一体化产品。




                                                               切割机



           随着现代机械加工业地发展,对切割的质量、精度要求的不断提高,对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。激光切割机为效率最快,切割精度最高,切割厚度一般较小。等离子切割机切割速度也很快,切割面有一定的斜度。火焰切割机针对于厚度较大的碳钢材质。




    自动设备......等等适用于多个领域,在用户期待低成本,低噪音,高速度的设备中用效果特佳。
