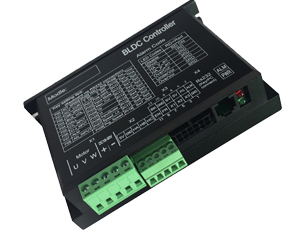

BL520直流无刷电机驱动
型号:BL520 名称:BL520直流无刷电机驱动 简介:

本公司研发生产的 BL520驱动器是一款高性能, 多功能, 低成本的带霍尔传感器直流无刷驱动器。全数字式设计使其拥有灵活多样的输入控制方式,极高的调速比,低噪声,完善的软硬件保护功能,驱动器可通过串口通信接口与计算机相连,实现PID参数调整,保护参数,电机参数,加减速时间等参数的设置, 还可进行 IO输入状态, 模拟量输入, 告警状态及母线电压的监视。

  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载

驱动器参数列表:

输入电压DC 18V-50
工作电流<=20A
电机霍尔类型60度.300度.120度.240度
工作模式霍尔速度闭环
调速方式0-5V模拟量输入

0-100%PWM输入 (PWM频率范围:1KHz-20KHz)

内部给定

多段速1

多段速2
调速范围0&mdash;6000RPM
保护功能短路:当异常电流大于50A时,产生短e路保护

过流:当电流超过工作电流设置值并持续一设定时间后产生过流保护 e

过压:当电压超过55V时产t生过电压保护

欠压:当电压低于18V时s产生欠电压保护。

霍尔异常:包括相位异常及值异常.
工作环境场合:无腐蚀性,易g燃i,易爆,导电的气体,液体,粉尘

温度:-10-55℃(无冻霜)

湿度:小于90e%RH(不结露)

海拔R:小于1000m

振动:小于0.5G,10hz&mdash;60hz(非连续运行)

防护等级: IP21
散热方式自然风冷
尺寸大小120*76*33  (单位:mm)
重量25g


控制信号输出端:

BKGNDSV5VPGALM
12108642
1197531
ENFRX1X2X3GND


引脚列表:

端子引脚号引脚号定义说明
1GND信号地
2ALM报警输出(开漏)电流应限制在 20mA内
3X1多段速输入1
4PG霍尔信号异或输出(开漏)电流应限制在20mA内
5X2多段速输入2
65V5V电源输出,输出电流应小于20mA

内部为线性电源,过大电流会导致过热
7X3多段速输入3
8SV模拟信号输入
9FR方向控制信号
10GND信号地
11EN使能信号,低电平有效
12BK刹车信号,高电平刹车,注册应接GND


●速度PID闭环控制,低速转矩大
●调速范转宽, 0-6000RPM
●运行加减速时间可由软件设定,实现平滑柔和运行
●驱动器自身损耗小,效率高,温升低,因此体积小,易安装
●多种速度控制方式,由软件设定
●使能,方向,刹车输入信号的极性可由软件设定
●多种完善的保护功能
 ●内置刹车电阻及控制电路(可选),用于消耗再生能量,防止过电压
