110步进电机-110mm步进电机尺寸、扭矩功率、额定


110mm 两相混合式步进电机
110mm二相混合式步进电机技术参数:

项目 技术参数
步距角 1.8°
步距角精度 ±5%(整步,空载)
电阻精度 ±10%(@20°)
电感精度 ±20%(1KHz)
温升 80 ℃ Max.(额定电流,2相通电)
环境温度 -20℃~﹢50℃
绝缘电阻 100MΩMin.500VDC
耐压 500VAC一分钟
径向间隙 0.02mmMax.(450g负载)
轴向间隙 0.08mmMax.(450g负载)
径向最大负载 220N(距法兰面20mm)
轴向最大负载 60N

110mm二相混合式步进电机型号、110二相步进电机额定电流、110二相步进电机转矩

型号 步距角
(度)
额定电流(A) 相电阻
(Ω)
相电感
(mH)
保持转矩(N.M) 转子惯量(g.c㎡) 重量
(kg)
机身长
(mm)
轴径
(mm)
引线数

110HS12 1.8 5.5 0.70 9.80 11.20 5500 5.00 99 19 4
110HS20 1.8 6.5 0.72 11.50 21.00 10900 8.40 150 19 4
110HS28 1.8 8 0.67 12.00 28.00 16200 11.70 201 19 4
注:以上为常用电机型号,其它型号可根据客户要求定制

110mm二相混合式步进电机外形尺寸图,110二相步进电机安装尺寸图
110二相步进电机外形尺寸图

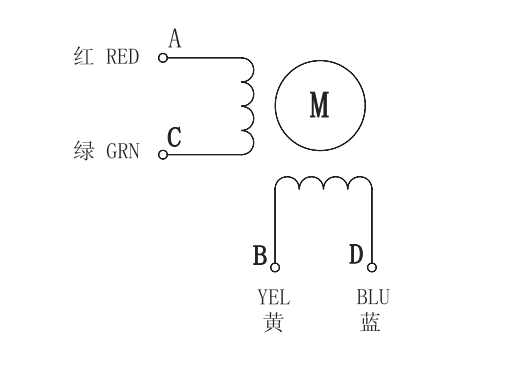

110二相步进电机接线方式,110mm二相混合式步进电机接线图示例
110步进电机接线图
