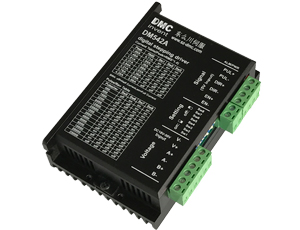

平面口罩机低压两相驱动器DM542A,比M542 具有更低的电机发热、运行噪声和更高的平稳性,以及更低的成本,主要驱动42、57型两相混合式步进电机。其微步细分数有15种,最大步数为25000Pulse/rev;其工作峰值电流范围为1A-4.2A,输出电流共有8档,电流的分辨率约为0.45A;具有自动半流,过压和过流保护等功能。本驱动器为直流供电,建议工作电压范围为24VDC-36VDC,电压不超过50VDC,不低于20VDC。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
驱动器功能 | 操作说明 |
微步细分设置 | 由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有15档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请驱动器面版图说明。 |
输出电流设定 | 由 SW1-SW3 三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请驱动器面版图说明。 |
自动半流功能 | 用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半,on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。 |
信号接口 | PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。 |
电机接口 | A+和 A-接步进电机A相绕组的正负端;B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。 |
电源接口 | 采用直流电源供电,工作电压范围建议为20-40VDC,电源功率大于100W。 |
指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。 |
安装说明 | 驱动器的外形尺寸为:118×75.5×34mm,安装孔距为112mmmm。既可以卧式和立式安装,建议采用立式安装。安装时,应使其紧贴在金属机柜上以利于散热。 |
输出峰值电流 | 输出参考电流 | SW1 | SW2 | SW3 |
1.00A | 0.71A | on | on | on |
1.46A | 1.04A | off | on | on |
1.91A | 1.36A | on | off | on |
2.37A | 1.69A | off | off | on |
2.84A | 2.03A | on | on | off |
3.31A | 2.36A | off | on | off |
3.76A | 2.69A | on | off | off |
4.20A | 3.00A | off | off | off |
步数/转 | SW5 | SW6 | SW7 | SW8 |
200 | on | on | on | on |
400 | off | on | on | on |
800 | on | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | on | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | on |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | on | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
25000 | off | off | off | off |
●智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好
●改进型PWM控制算法使电机及驱动器发热量更小
●全流切换到半流无明显的噪音与振动
●可驱动 4,6,8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能
n95口罩机、平面口罩机搭配步进电机:
名称:86mm两相混合式步进电机
型号:86mm
项目 | 技术参数 |
步距角 | 1.8° |
步距角精度 | ±5%(整步,空载) |
电阻精度 | ±10%(@20°) |
电感精度 | ±20%( 1KHz) |
温升 | 80℃Max.(额定电流,2相通电) |
环境温度 | -20°~ + 50℃ |
绝缘电阻 | 100MΩMin.500VDC |
耐压 | 500VAC/Min |
径向间隙 | 0.02mmMax.(450g负载) |
轴向间隙 | 0.08 mmMax.(450g负载) |
径向最大负载 | 220N(距法兰面20mm) |
轴向最大负载 | 60N |
型号 | 接线方式 | 步距角 (度) | 额定电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 保持转矩(N.M) | 转子惯量(g.c㎡) | 机身长 (mm) | 轴径 (mm) | 引线数 |
86HS33 | 串联 | 1.8 | 1.98 | 2.60 | 15.60 | 3.30 | 1000 | 65 | 12.7 | 4or8 |
并联 | 3.96 | 0.65 | 3.90 | |||||||
86HS45 | 串联 | 1.8 | 3.00 | 1.30 | 12.00 | 4.50 | 1400 | 80 | 12.7 | 4or8 |
并联 | 6.00 | 0.33 | 3.00 | |||||||
86HS85 | 串联 | 1.8 | 3.00 | 1.80 | 24.00 | 8.50 | 2700 | 118 | 12.7or14 | 4or8 |
并联 | 6.00 | 0.45 | 6.00 | |||||||
86HS12 | 串联 | 1.8 | 2.95 | 2.92 | 34.70 | 12.00 | 4000 | 156 | 12.7or14 | 4or8 |
并联 | 5.90 | 0.73 | 8.68 |
东么川生产的步进驱动器,步进电机,步进电机伺服驱动器,N95口罩机步进电机、无刷电机,无刷电机伺服驱动器,被广大厂家普遍使用,是优先采购的企业,被大家普遍的认可,在整个业界口碑良好,全系产品被普遍的用在,机器人领域,自动化设备,以及数控机床、医疗设备、纺织印刷、雕刻机、激光打标机、激光内雕机、电子设备、剥线机、包装机械、广告设备、贴标机、恒速技术应用、等多个领域,产品在噪音以及振动方面控制的非常好,和其他企业产品一对比优势非常明显。
