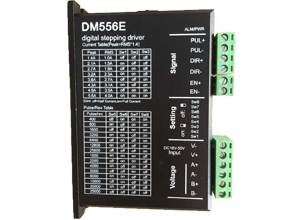

DM556E两相步进驱动器驱动57、86电机
型号:DM556E 名称:DM556E两相步进驱动器驱动57、86电机 简介:

DM556E/DM756A型驱动器 具有更低的电机发热、运行噪声和更高的平稳性,以及更低的成本,主要驱动57,86型两相混合式步进电机。其微步细分数有15种,最大步数为25000Pulse/rev;其工作峰值电流范围为1.4A-5.6A,输出电流共有8档,电流的分辨率约为0.6A;具有自动半流,过压和过流保护等功能。本驱动器为直流供电,建议工作电压范围为24VDC-50VDC,电压不超过70VDC,不低于20VDC。

  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
两相步进电机驱动器DM556E

驱动器功能说明:

驱动器功能操作说明
微步细分数设定  由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有15档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请驱动器面版图说明。
输出电流设定  由 SW1-SW3 三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请驱动器面版图说明。
        自动半流功能  用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半,on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。
信号接口  PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。
电机接口  A+和 A-接步进电机A相绕组的正负端;B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。
电源接口   采用直流电源供电,工作电压范围建议为20-50VDC,电源功率大于100W。

指示灯
  驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。

安装说明
  驱动器的外形尺寸为:118×75.5×34mm,安装孔距112mm。既可以卧式和立式安装,建议采用立式安装。安装时,应使其紧贴在金属机柜上以利于散热。


工作电流设定:

输出电流参考电流SW1SW2SW3
1.4A1.0Aoffoffoff
2.1A1.5Aonoffoff
2.7A1.9Aoffonoff
3.2A2.3Aononoff
3.8A2.7Aoffoffon
4.3A3.1Aonoffon
4.9A3.5Aoffonon
5.6A4.0Aononon


微步细分设定:

步数/转SW5SW6SW7SW8
400offononon
800onoffonon
1600offoffonon
3200ononoffon
6400offonoffon
12800onoffoffon
25600offoffoffon
1000onononoff
2000offononoff
4000onoffonoff
5000offoffonoff
8000ononoffoff
10000offonoffoff
20000onoffoffoff
25000offoffoffoff


●两相步进电机驱动器DM556E智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好。
●改进型PWM控制算法使电机及驱动器发热量更小。
●全流切换到半流无明显的噪音与振动。
●可驱动 4,6,8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能

适合各种中小型自动化设备和仪器,例如:雕刻机、打标机、切割机、激光加工、数控机床、自动装配设备等。在用户期望低成本、低噪声、高速度的设备中应用效果特佳。

                                                   切割机

      随着现代机械加工业地发展,对切割的质量、精度要求的不断提高,对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。激光切割机为效率最快,切割精度最高,切割厚度一般较小。等离子切割机切割速度也很快,切割面有一定的斜度。火焰切割机针对于厚度较大的碳钢材质。型号不同的可以搭配东么川生产的不同型号的驱动器以及步进电机一起使用,优点在于速度快,成本低,噪音小。







                                                    数控机床

       数控机床是数字控制机床的简称,是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序,并将其译码,用代码化的数字表示,通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号,控制机床的动作,按图纸要求的形状和尺寸,自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题,是一种柔性的、高效能的自动化机床,代表了现代机床控制技术的发展方向,是一种典型的机电一体化产品。数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。下面分别对各组成部分的基本工作原理进行概要说明。可以搭配此款驱动器以及电机一起使用。
