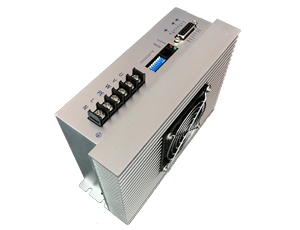

三相高压DM3722A
型号:DM3722A 名称:三相高压DM3722A 简介:DM3722采用最新 32位DSP处理器为运算核心,定位于高技术水准通用全隔离型的三相高压大功率步进电机驱动器。它以比交流伺服更为先进的软件算法结合强劲的三相功率推动单元.卓越的性能表现在,高速大力矩输出,低噪声,低振动,低发热,由于采用内置动态微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行都很平稳,噪音超小。驱动器具有电机参数学习及控制参数自动整定,及运行过程微调自适应参数的变化功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
  • 产品特点
  • 规格参数
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
●全隔离,更安全,更可靠,避免超大规模集成电路DSP处理器工作在存在随机干扰的热地。
●抗干扰能力强,对外干扰小,可以与大功率变频器群组,大功率伺服群组一起工作。
●内置超高动态细分,超低振动噪声,对于一些简单应用可取代伺服。
●参数理论计算及学习校正与快速自整定技术
●智能电流控制,提高动态Q值,使电机发热大为降低
●改进型PWM控制算法及整机低功耗技术使电机及驱动器发热量更小。
●静止时电流自动减半,半流延时软件可设. 全流切换到半流无明显的噪音与振动。
●多种输入方式,支持脉冲方向,双脉冲,编码器跟随
●光隔离差分信号输入,输入信号电压5V—24V兼容,高速光电隔离,最高响应频率 250Kpps
●驱动器温度检测功能,散热器风扇根据温度情况实行智能开启与关闭,延长风扇寿命及避免增加散热上的积尘。
●适合驱动86,110,130电感量大于10mH步进电机。
●具有过压、欠压、短路等保护功能
●智能诊错功能,方便诊断各种错误
●5-24V输入信号自适应,无须外接电阻
接口功能说明:
端口定义 接头针脚号 标记符合 功能 注释
              DB51 1 5PU+   输入信号光电隔离正端   供电电源,+5V,+24V均可驱动
2 Pu-   DP9= OFF, PU为步进脉冲信号   下降沿有效,每当脉冲由高变低时电机走一步,要求:低电平0-0.5V,高电平4-27V,脉冲宽度>2.5μS
  DP9=ON, PU为正相步进脉冲信号
3 5DR+   输入信号光电隔离正端   供电电源,+5V,+24V均可驱动
4 DR-   DP9= OFF, DR为方向控制信号   用于改变电机转向。要求:低电平0-0.5V,高电平4-27V,脉冲宽度>2.5μS
  DP9=ON, DR为反向步进脉冲信号
7 5MF+   输入信号光电隔离正   供电电源,+5V,+24V均可驱动
8 MF-   电机释放信号   有效(低电平)时关断电机接线电流,驱动器停止工作,电机处于自由状态
9 ALM+   驱动器故障输出信号光电隔离正端   驱动器出现过流、过热故障时,驱动器输出故障信号,该信号有效(低电平)
10 ALM-   驱动器故障输出信号光电隔离负端
11 RDY+   驱动器准备好输出信号光电隔离正端   驱动器状态正常,准备就绪接受控制器信号时该信号有效(低电平)
12 RDY-   驱动器准备好输出信号光电隔离负端
13 24PU+   输入信号光电隔离正端   +24V可驱动
14 24DR+   输入信号光电隔离正端   +24V可驱动
15 24MF+   输入信号光电隔离正端   +24V可驱动

电流设定:

D1 D2 D3 D4 参考电流
off off off off 1.3
off off off on 1.8
off off on off 2.1
off off on on 2.3
off on off off 2.5
off on off on 3.0
off on on off 3.2
off on on on 3.5
on off off off 4.0
on off off on 4.5
on off on off 5.0
on off on on 5.3
on on off off 5.8
on on off on 6.2
on on on off 6.5
on on on on 7.0

细分设定:

D5 D6 D7 D8 步数/转
on on on on 400
on on on off 500
on on off on 600
on on off off 800
on off on on 1000
on off on off 1200
on off off on 2000
on off off off 3000
off on on on 4000
off on on off 5000
off on off on 6000
off on off off 10000
off off on on 12000
off off on off 20000
off off off on 30000
off off off off 60000

适用于各种大中型自动化设备,如 雕刻机、简易数控机床、电脑绣花、等离子和火焰切割、纺织机械、自动包装、陶瓷机械、自动铆接等数控设备上,在用户期望小噪声、高速度的设备中应用效果特佳。

                                     火焰切割机

      火焰切割机,是利用燃气配氧气或者汽油配氧气进行金属材料切割的一种切割设备。主要用于重工业。FastCAM自动编程套料软件是专门为数控切割机开发,在计算机上使用的画图编程套料软件,主要有四个模块组成,包括:FastCAM绘图模块,FastNEST套料模块,FastPATH编程模块以及FastPLOT校验模块。主要功能包括CAD画图、DXF/DWG优化处理、交互式套料、自动编程,以及切割模拟校验和成本计算。都可以搭配东么川生产的步进电机以及驱动器这样可以更好的发挥出火焰切割机的效果。
