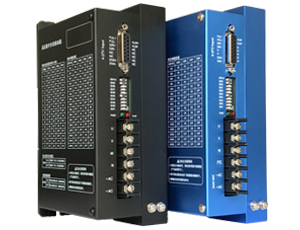

三相高压DM3422A
型号:DM3422A 名称:三相高压DM3422A 简介:DM3422 采用最新 32 位DSP 处理器为运算核心,定位于高技术水准通用全隔离型的三相高压大功率步进电机驱动器。它以比交流伺服更为先进的软件算法结合强劲的三相功率推动单元.卓越的性能表现在,高速大力矩输出,低噪声,低振动,低发热,由于采用内置动态微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行都很平稳,噪音超小。驱动器具有电机参数学习及控制参数自动整定,及运行过程微调自适应参数的变化功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
  • 产品特点
  • 规格参数
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载

●全隔离,更安全,更可靠,避免超大规模集成电路DSP 处理器工作在存在随机干扰的热地。

●抗干扰能力强,对外干扰小,可以与大功率变频器群组,大功率伺服群组一起工作。

●内置超高动态细分,超低振动噪声,对于一些简单应用可取代伺服。

●参数理论计算及学习校正与快速自整定技术

●智能电流控制,提高动态Q 值,使电机发热大为降低

●改进型PWM 控制算法及整机低功耗技术使电机及驱动器发热量更小。

●静止时电流自动减半,半流延时软件可设. 全流切换到半流无明显的噪音与振动。

●多种输入方式,支持脉冲方向,双脉冲,编码器跟随

●光隔离差分信号输入,输入信号电压5V—24V 兼容,高速光电隔离,最高响应频率 200Kpps

驱动器温度检测功能,散热器风扇根据温度情况实行智能开启与关闭,延长风扇寿命及避免增 加散热上的积尘。

●适合驱动86,110,130 电感量大于10mH 步进电机。

●智能诊错功能,方便诊断各种错误

●5-24V 输入信号自适应,无须外接电阻

●具有过压、欠压、短路等保护功能

控制信号接口:
端子 符号 名称 说明
1 PU+ 脉冲输入正 4-28V信号电压自适应
2 PU- 脉冲输入负
3 DR+ 方向输入正 4-28V信号电压自适应
4 DR- 方向输入负
7 MF+ 使能输入正 4-28V信号电压自适应
8 MF- 使能输入负
9 ALM+ 报警输出正 光耦集电极输出
10 ALM- 报警输出负

电流设定:
有效值 SW1 SW2 SW3 SW4
1.2 off off off off
1.4 off off off on
1.6 off off on off
1.8 off off on on
2.0 off on off off
2.2 off on off on
2.4 off on on off
2.6 off on on on
2.8 on off off off
3.0 on off off on
3.2 on off on off
3.4 on off on on
3.6 on on off off
3.8 on on off on
4.0 on on on off
4.2 on on on on

细分设定:

脉冲/转 SW5 SW6 SW7 SW8
400 on on on on
500 on on on off
600 on on off on
800 on on off off
1000 on off on on
1200 on off on off
2000 on off off on
3000 on off off off
4000 off on on on
5000 off on on off
6000 off on off on
10000 off on off off
12000 off off on on
20000 off off on off
30000 off off off on
60000 off off off off
