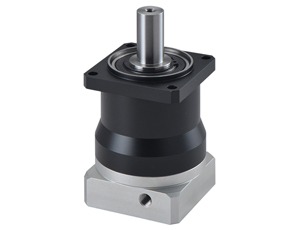

DCF+60精密行星减速机
型号:DCF+60 名称:DCF+60精密行星减速机 简介:
  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载


参数:

级数单级双级
减速比(i)345710121620252835405070
额定输出力矩2n(Nm)15.825.527.519.212.028.029.529.531.529.531.529.531.522.5
最大输出力矩T 2not  (Nm)31.651.055.038.424.056.059.059.063.029.563.059.063.045.0
转动惯量j1(kgc㎡)0.280.220.200.180.170.200.170.160.160.160.160.150.150.15

级数三级
减速比(i)801001251401752002502803504005007001000
额定输出力矩T 2n(Nm)35.035.538.535.538.535.538.535.538.537.040.027.017.2
最大输出力矩T 2not  (Nm)70.071.071.071.077.071.077.071.077.074.080.054.034.4
转动惯量j1(kgc㎡)0.130.130.130.130.130.120.120.120.120.110.110.100.10

级数单级双级三级
额定输入转速n 1N(rpm)400040004000
最大输入转速n 1B(rpm)800080008000
最大容许径向力F 2rb(N)7008701500
最大容许轴向力F 2aB(N)4506401300
空载力矩(Nm)约0.6约0.30.3约
满载效率(%)96 9490
回程间隙(arcmin)精密侧隙<3标准侧隙<8精密侧隙<5标准侧隙<10精密侧隙<8标准侧隙<12
噪音(dB)≤58≤58≤58
重量(kg)1.21.51.8
平均寿命(h)>20000
抗扭刚性(Nm/amin)2.7
润滑油长效润滑
旋转方向输入输出同向
保护等级IP65
安装方式任意


●减速比(i=Nin/Nout)。

●减速机回程间隙是在受力2%的额定输出力矩T2N下测得。

●最大容许径向力/轴向力:单级在输出转速为100rpm时,双级在输出转速为50rpm时,三级在输出转速为10rpm时,作用于输出轴中心位置(1/2轴长处)所测得允许径向力及轴向力。

●噪声值是在额定输入转速  1N=3000rpm且无负载下测得。

●减速机寿命是在额定负载下,连续运转的时间。

●配电机尺寸:电机不同,与之匹配的尺寸将有所变化,适配器将不同。本公司减速机能与任何电机匹配安装。

●转动惯量:指减速机输入端启动需要的惯量值,样本上均指输入轴径为Ø14时的结果。
