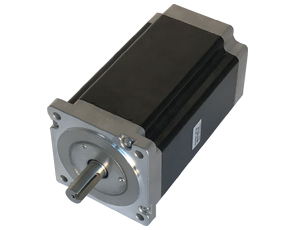

N95口罩机专用步进电机-型号86mm
型号:86mm 名称:N95口罩机专用步进电机-型号86mm 简介:

简介:N95口罩机专用电机。86mm系列两相混合式步进电机,基于业界先进的磁路设计方案。在选材上,采用耐高温永磁体和优质冷轧钢片制造,选用日本NMB或NSK轴承,电机表面经喷塑或铝壳密封处理。

  • 规格参数
  • 产品特点
  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
项目技术参数
步距角1.8°
步距角精度±5%(整步,空载)
电阻精度±10%(@20°)
电感精度±20%( 1KHz)
温升80℃Max.(额定电流,2相通电)
环境温度-20°~ + 50℃
绝缘电阻100MΩMin.500VDC
耐压500VAC/Min
径向间隙0.02mmMax.(450g负载)
轴向间隙0.08 mmMax.(450g负载)
径向最大负载220N(距法兰面20mm)
轴向最大负载60N


型号参数:


型号接线方式步距角

(度)
额定电流

(A)
相电阻

(Ω)
相电感

(mH)
保持转矩(N.M)转子惯量(g.c㎡)机身长

(mm)
轴径

(mm)
引线数
86HS33串联1.81.982.6015.603.3010006512.74or8
并联3.960.653.90
86HS45串联1.83.001.3012.004.5014008012.74or8
并联6.000.333.00
86HS85串联1.83.001.8024.008.50270011812.7or144or8
并联6.000.456.00
86HS12串联1.82.952.9234.7012.00400015612.7or144or8
并联5.900.738.68




N95口罩机电机具有输出转矩大、低温升、低噪声、低振动的特点,可靠性和稳定性高。电机运行平稳,无明显的振荡区,可满足自动化行业不同工况的使用。

●双极性 1.8°


●机座号:86


●保持转矩:3.30~12.0N.M


●输出转矩大 ,高转速


●电机发热小,噪音低,效率高


●高速停止平稳快速,无零速振荡运行平稳,振动噪声小


●响应速度快,适合频繁启停的场合

N95口罩机专用步进电机接线图

N95口罩机步进电机器匹配步进驱动器

名称:低压两相步进驱动器DMA860H              名称:低压两相DMA872H


型号:DMA860H                                               型号:DMA872H

口罩机步进驱动器DMA860H            口罩机步进驱动器
