三相高压3DM2272A

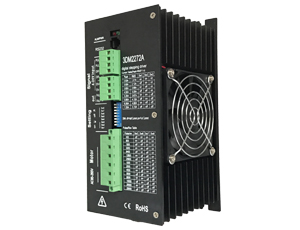

型号:3DM2272A 名称:三相高压3DM2272A 简介:3DM2272A是基于DSP控制的高压三相步进电机驱动器。它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为AC85V-220V,适配电流在7.2A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,由于采用了平滑技术,低速时几乎没有震动和噪音,电机在高速时,仍保持较大的力矩。定位精度最高可达25600步/转。
  • 产品特点
  • 规格参数

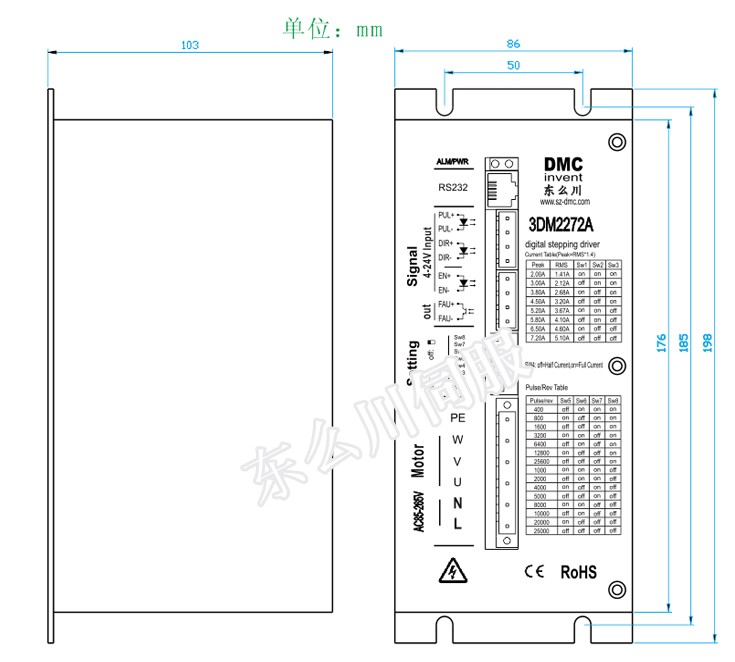

  • 产品尺寸图
  • 匹配产品
  • 应用领域
  • 资料下载
● 智能电流控制,提高动态Q值,使电机发热大为降低。
● 抗共振技术,轻松突破中速共振区,中高速特性良好。
● 自适应平滑功能。低速平稳性好,噪音小。
● 改进型PWM控制算法使电机及驱动器量更小。
● 全流切换到半流无明显的噪音与振动。
● 可驱动57.86两相步进电机驱动器。
● 脉冲响应频率最高可达200KHz。
● 具有过压,欠压,短路等保护功能。
● 交流电压输入AC85-265V。
● 光隔离差分信号输入。
● 电流设定方便。
控制信号接口:
名称 说明
PUL+   脉冲控制信号:脉冲上升沿有效;PUL-高电平时4~5V,低电平时 0~0.5V。为了可靠响应脉冲信号,脉冲宽度应大于 1.2μs。如采用+12V 或+24V 时需串电阻。
PUL-
DIR+   当输入方式为脉冲+方向时,作方向信号:高/低电平信号,为保证电机可靠换向,方向信号应先于脉冲信号至少 5μs 建立。电机的初始运行方向与电机的接线有关,互换任一相绕组 (如A+、A-交换)可以改变电机初始运行的方向,DIR-高电平时4~5V,低电平时0~0.5V。如采用+12V 或+24V 时需串电阻。
DIR-
ENA+   使能信号:此输入信号用于使能或禁止。ENA+ 接+5V,ENA-接低电平(或内部光耦导通)时,驱动器将切断电机各相的电流使电机处于自由状态,此时步进脉冲不被响应。当不需用此功能时,使能信号端悬空即可。
ENA-
FAU+ 报警输出正
FAU- 报警输出负
电流设定:
输出电流 参数电流 SW1 SW2 SW3
2.00A 1.41A on on on
3.00A 2.12A off on on
3.80A 2.68A on off on
4.50A 3.20A off off on
5.20A 3.67A on on off
5.80A 4.10A off on off
6.50A 4.60A on off off
7.20A 5.10A off off off

细分设定:

步数/转 SW5 SW6 SW7 SW8
200 on on on on
400 off on on on
800 on off on on
1600 off off on on
3200 on on off on
6400 off on off on
12800 on off off on
25600 off off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 off off off off
25000 off off off off




该产品广泛应用于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备以及激光切割设备上。

                                               数控机床

   数控机床是数字控制机床的简称,是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序,并将其译码,用代码化的数字表示,通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号,控制机床的动作,按图纸要求的形状和尺寸,自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题,是一种柔性的、高效能的自动化机床,代表了现代机床控制技术的发展方向,是一种典型的机电一体化产品。数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。下面分别对各组成部分的基本工作原理进行概要说明。可以采用东么川3DM2272A驱动器+110mm步进电机效果理想。
